Suportes de montagem de cilindro de ar

ISO 6431 Os acessórios de montagem de cilindros pneumáticos padrão são oferecidos pela JXPC com várias opções para satisfazer as necessidades do cliente, quando o cilindro está trabalhando em um ambiente diferente.

Enviar inquérito

Descrição

Modelos como abaixo

Suporte para pedais ISO-LB

Brinco Único ISO-CA

Brinco Duplo ISO-CB

Tipo de flange ISO-FA

Munhão Central ISO-TC

Junta ISO-Y com pino ou com clipe

Junta ISO-I

Junta Flutuante ISO-UJ

Junta de olho de peixe ISO-PHS

ISO-SDB

Flange M-FA-A

Suporte MU

Especificações

Tipo ISO-LB

Símbolo / Furo (mm)	32	40	50	63	80	100	125	160	200
AA	158	179	190	209	248	266	290	340	380
AC	142	161	170	185	210	228	250	300	320
DE ANÚNCIOS	8	9	10	12	19	19	20	20	30
AE	47	53	65	75	115	115	140	180	220
AF	32	36	45	50	75	75	90	115	135
AG	24	28	32	32	45	45	45	60	70
Ah	32	36	45	50	71	71	90	115	135
AP	7	9	9	9	14,5	14,5	16,5	18,5	24
AT	3	3	3	3	4	4	6	6	9

Tipo de brinco simples ISO-CA

Símbolo / Furo	32	40	50	63	80	100	125	160	200
S	47	53	65	75	95	115	140	180	220
T	32,5	38	46,5	56,5	72	89	110	140	175
DC	22	25	27	32	36	41	50	55	60
DD	9	12	12	15	15	20	25	30	30
DE	10	12	12	16	16	20	25	30	30
DJ	13	16	17	22	22	27	33	35,5	36
DQ	25,8	27,8	31,7	39,7	49,7	59,7	69,7	89,7	89,7

Tipo de brinco duplo ISO-CB

Símbolo / Furo	32	40	50	63	80	100	125	160	200
CC	22	25	27	32	36	41	50	55	60
CD	9	12	12	15	15	20	25	30	30
CE	10	12	12	16	16	20	25	30	30
CJ	13	16	17	22	22	27	31	35,5	36
CP	26	28	32	40	50	60	70	90	90
CT	45	52	60	70	90	110	130	170	170
PA1	51	59	67	77	97	119	139	181	181
PB1	45,5	52,5	60,5	70,5	90,5	110,5	130,5	170,5	170,5
S	47	53	65	75	95	115	140	180	220
T	32,5	38	46,5	56,5	72	89	110	140	175

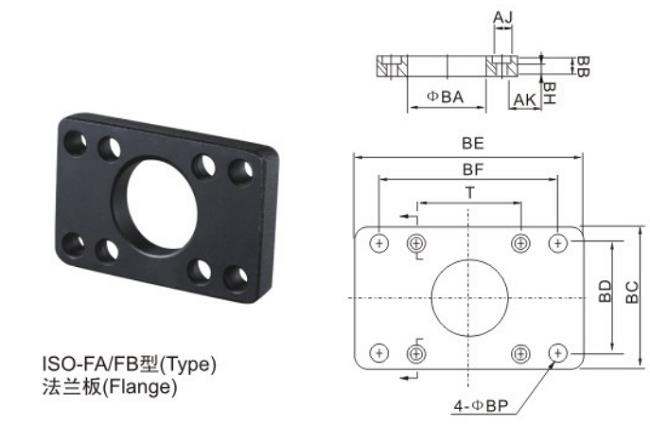

Flange de montagem de cilindro de ar ISO-FA ISO-FB

Símbolo / Furo	32	40	50	63	80	100	125	160	200
AJ	11	11	14	14	17	17	19	25	25
AK	7	7	9	9	11	11	13	17	17
BA	30,5	30,5	40,5	45,5	45,5	55,5	60,5	65,5	75,6
BB	10	10	12	12	16	16	20	20	25
BC	47	53	65	75	95	115	140	180	220
BD	32	36	45	50	63	75	90	115	135
ESTAR	80	90	110	125	154	186	224	280	320
BF	64	72	90	100	126	150	180	230	270
BH	4	4	4	6	6	6	8	8	12
BP	7	9	9	9	12,5	14,5	16,5	18,5	24
T	32,5	38	46,5	56,5	72	89	110	140	175

Munhão Central ISO-TC

Símbolo / Furo	32	40	50	63	80	100	125	160	200
EB	100	113	125	140	160	182	-	-	-
CE	52	63	74	80	105	128	-	-	-
ED	32,5	38	46,5	56,5	72	89	-	-	-
EE	52	63	75	90	105	128	-	-	-
POR EXEMPLO	25	25	25	25	25	25	-	-	-
EP	12	16	16	20	20	25	-	-	-
ET	20	22	22	28	28	34	-	-	-
HC	37	45	55	68	87	107,5	-	-	-

Y tipo ISO padrão pneumático junta de montagem de cilindro

Símbolo / Furo	32	40	50	63	80	100	125	160	200
N / D	19	25,4	32	32	44,4	44,4	55	70	70
NC	10	12	16	16	20	20	30	35	35
ND	40	48	64	64	80	80	110	144	144
NE	52	67	89	89	112	112	155	201	201
NF	15	24	32	32	40	40	50	50	55
NG	20	20	23	23	30	30	56	72	72
NH	M10X1.25	M12X1.25	M16X1.5	M20X1.5	M27X2.0	M27X2.0	M36X2.0	M36X2.0	M36X2.0
NM	10	12	16	16	20	20	30	35	35
NP	20	24	32	32	40	40	54	72	72
NQ	52	62	83	83	105	105	148	191	191
PA	26,2	32,8	39,9	39,3	53,3	53,3	64	80	80
PB	20	26,5	33	33	45	45	55,6	70,6	70,6

Junta Flutuante Modelo ISO - UJ

Símbolo / Furo	MA	MB	MC	MD	MIM	MF	MG	MH	MI	MK
32	58	22	7	21	26	11,5	7	10	M10X1.25	12
40	58	22	8	21	26	11,5	8	12	M12X1.25	12
50	90	27	10	41	44,5	20	10	17	M16X1.5	7
63	90	27	10	41	44,5	20	10	17	M16X1.5	7
80	102	29	13	46	53	24	13	22	M20X1.5	10
100	102	29	13	46	53	24	13	22	M22X1.5	10
125	147	54	13	64	62	39	14	30	M27X2.0	9
160	251	72	22	115	80	80	18	36	M36X2.0	4
200	251	72	22	115	80	80	18	36	M36X2.0	4

Tipo de PHS Fish Eye Joint

Símbolo / Furo	PA	PBB	PC	PD	PE	PF	PG	PH
32	11	26	10	21	43	56	M10X1.25	13
40	12	30	12	24	50	65	M12X1.25	13
50	15	38	16	33	64	83	M16X1.5	15
63	15	38	16	33	64	83	M16X1.5	15
80	18	46	20	40	77	100	M20X1.5	15
100	18	46	20	40	77	100	M20X1.5	15
125	37	70	30	51	110	145	M27X2.0	15
160	43	80	35	56	125	165	M36X2.0	16
200	43	80	35	56	125	165	M36X2.0	16
